几种类型支模架搭设要求

几种类型支模架搭设要求

对于模板内支撑架搭设，现场施工排布普遍与方案偏差较大，但一些细节必须要求到位，因为这往往是监理及第三方飞检关注的要点。

个人认为除了步距、跨距和剪刀撑按方案要求钢模板扣件几种，主要有以下几个关注点：

1、支架自由端及可调丝杆外露长度

2、扫地杆设置

3、高低跨处理

根据规范条文，现将几种类型支模架要求整理如下：

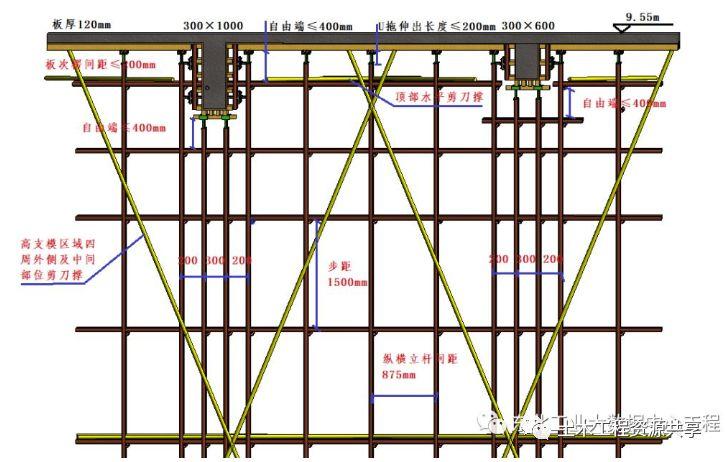

一、自由端

（1）扣件式钢管支架自由端不大于500mm,可调底座、可调托撑丝杆仲出长度不宜超过300mm,插入立杆内长度不小于150mm;

（2）碗扣式模板支架主杆顶端可调托撑距离水平杆的悬臂长度不应超过650mm几种类型支模架搭设要求，可调托撑和可调底座螺杆插入立杆长度不得小于150mm几种类型支模架搭设要求，伸出立杆的长度不宜大于300mm；

（3）承插型盘扣式钢管模板支架可调托座伸出顶层水平杆或双槽钢托梁的悬臂长度严禁超过650mm,且丝杆外露长度严禁超过400mm，可调托座插入立杆或双槽钢托梁长度不得小于150mm。

二、扫地杆

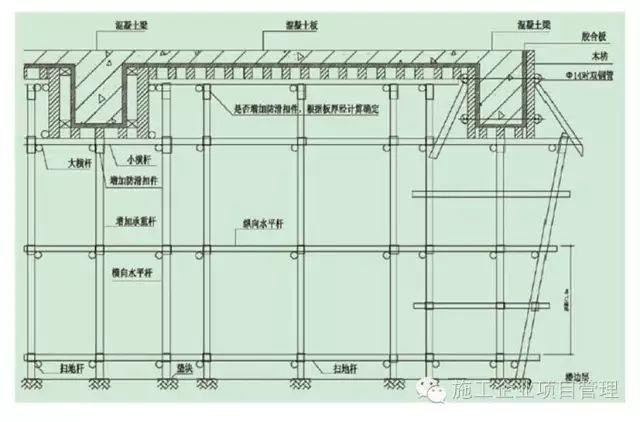

（1）扣件式模板支架纵向扫地杆应采用扣件固定在距钢管底端不大于200mm处的立杆上，横向扫地杆宜采用扣件设置在紧靠纵向扫地杆下方的立杆上；

（2）碗扣式模板支架在底部应设置一道纵向水平杆和横向水平杆作为扫地杆钢模板扣件几种，扫地杆距离地面高度不应超过400mm,扫地杆应与相邻立杆连接牢固；

（3）承插型盘扣模板支架可调底座调节丝杆外露长度不应大于300mm,作为扫地杆的最底层水平离地高度不应大于550mm。

三、高低跨设置

支架立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。

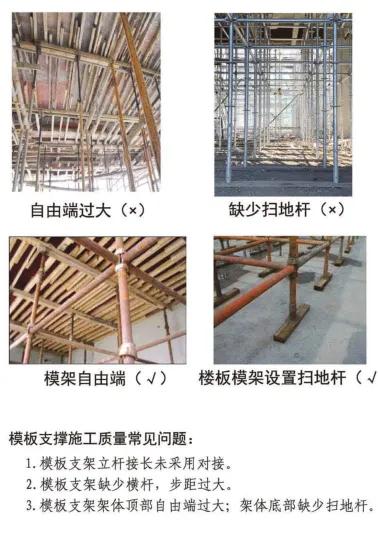

支模架常见质量问题

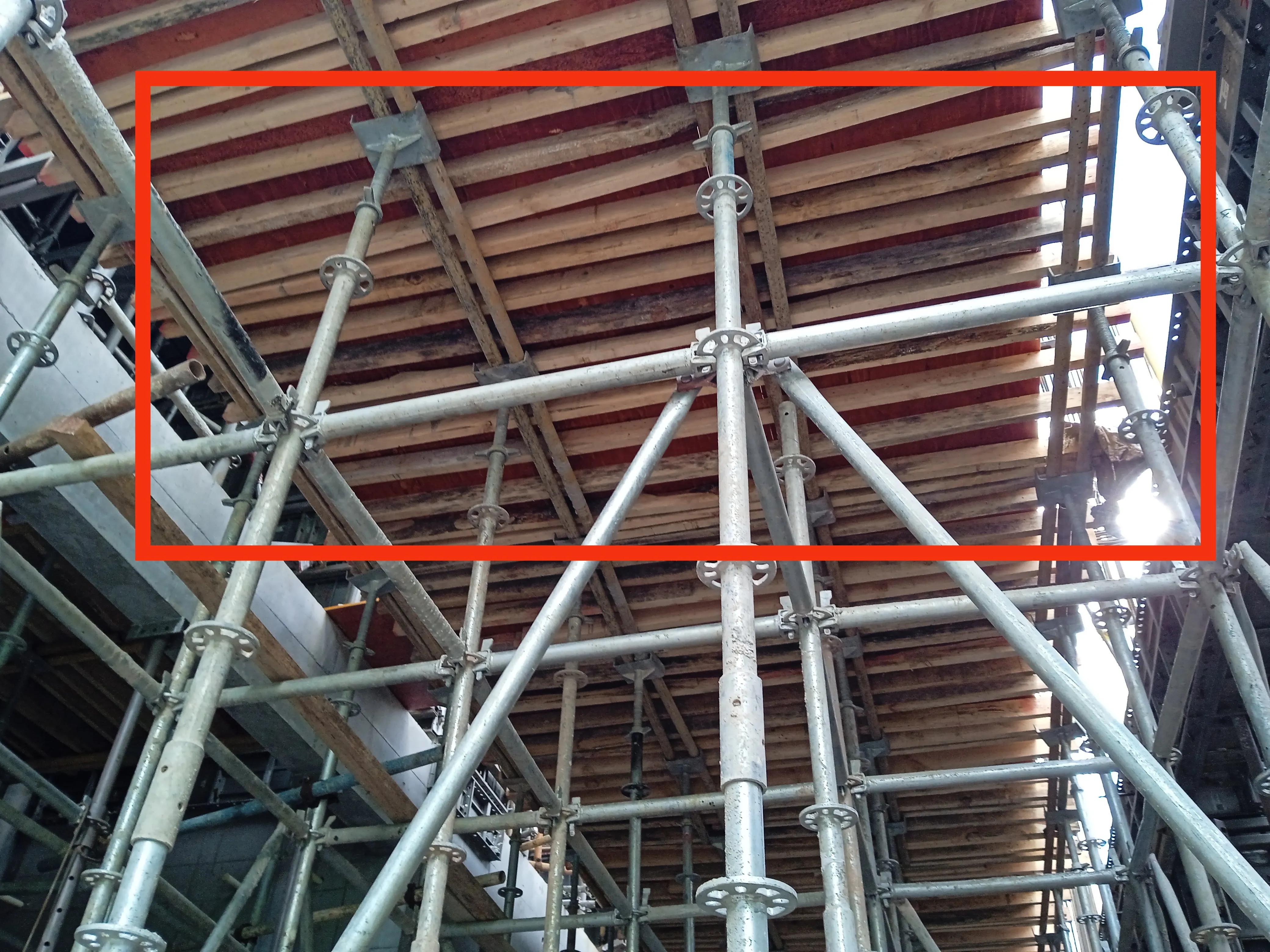

自由端过长钢模板扣件几种，须增设水平横杆
