第一个例子仍是数字方波信号的基带传输（信号可能从零频率，也可能不是从零开始，直至某个较高的频率分量占满整个信道带宽，该较高频率分量通常由信道上限频率决定），我们知道，数字方波信号带宽可以无限，但信道带宽总是有限的，因此信道带宽限定了通过信道的信号带宽。如果信号基频和部分谐波能通过该信道，一般说来，接收到信号是可以被识别出的；如果信道的下限频率高于信号的基频，则基频甚至部分谐波被滤除，由于基频包含了信号的大部分能量（在时域图上反映出是所有叠加的信号波形中振幅最大的波形）信道带宽和传输，因此接收到的信号难以识别。所以传输方波的信道要求其下限频率要低于信号的基频。

第二个例子是电话信道，假定其频率范围从300~，带宽为3kHz，而语音信号频谱则一般为100Hz~7kHz的范围。电话信道将语音信号频谱掐头去尾，因为语音信号的主要能量集中在中心的一些频率分量附近，所以通过电话信道传输的语音信号，虽有失真，但仍能分辨。

第三个例子是电话线数字载波，即把数字信号调制到音频载波信号上，该载波是正弦波。电话线数据传输并不占满整个带宽，而是取中间部分频带，即600~，带宽。假定采用幅度调制（最简单的做法是通过在每个信号单元保留载波或除去载波来表示二进制的两种取值），如果采用全双工通信方式，则需将电话线数据信道一分为二，每个子信道各占带宽，一个600~，另一个1800~；两个子信道的载波频率是各子信道中的中心频率，即分别为和，换句话说信号频率信号带宽，每个中心频率两边各有一个600Hz的边带。

数字调频术和调相技术更复杂些，在时域上看信号频率信号带宽，它们的每个信号单元周期时间可以与调幅相同；但从频域上看，每个周期内使载波频率和相位随着所表示的数值变化而发生改变，信号相位的变化实际上在幅-频频域图上也表现为频率的变化。尤其是当每个信号单元包含多个比特的情况，会产生多个频率分量。对于每个信号单元包含1个比特的情况，数字调频的每个子信道需要两个不同的频率表示二进制数字，也就是说，在带宽的数据信道上有四个中心频率以及它们的边带。也就是说，分为了四段频带，600~、1200~、1800~、2400~；中心频率分别为900Hz、、和。

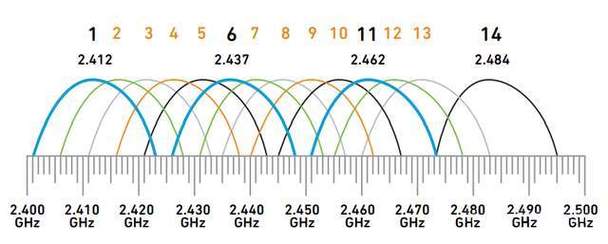

第四个例子是无线调幅广播的模拟载波，即把语音、音乐等音频数据生成的原始电信号调制到具有某个广播频率的载波上（实际是频谱搬移信道带宽和传输，将相对较低的20Hz~20kHz频谱搬迁到较高~3MHz的频谱上）。无线信道利用的是自由空间，带宽似乎可以达到整个频谱，但实际上并非如此，首先，不同波段的频率需要不同的传播方式（地表导波、对流层散射、电离层反射、视线定向、空间转发）才能发挥最佳效率，不可能只采用一种传播方式使用如此广阔的频带；其次，频带跨度太大，不同频率分量传播的时延相差较远，不利于信号的正确识别和还原信道带宽和传输，数据率也因高低难以兼顾而受限；再则，无线信道是一种共享的公用广播信道，为了避免不同信源的相互干扰，在全球或者局部范围，必须进行信道分割与分配，分割出的每个信道根据不同的用途，其带宽相距很大，但不管多宽，都是很有限的；无论何种信号（即使理论上带宽无限的信号）在实际的传输中也不必一定要非常宽，也是允许损失一定频率成分的。无线调幅广播以载波频率为中心频率，将原始信号作为两个相同带宽的边带(上下边带)寄载到该载波上。
