在我们教学和DIY过程中，避免不了会使用到51单片机，AT51单片机编程比较麻烦max232 max3232 手把手教你制作STC系列单片机串口ISP下载线【图文】，而STC51单片机编程就相对简单了max232 max3232，无需专用编程器，只需将单片机的串口TTL转换为RS232电平即可和计算机对接，从而实现STC51单片机的编程max232 max3232max232 max3232 手把手教你制作STC系列单片机串口ISP下载线【图文】，我们都知道芯片就是常用的电平转换芯片max232 max3232，下面我们就来手把手教你如何制作一个简易的STC系列单片机的程序下载器。

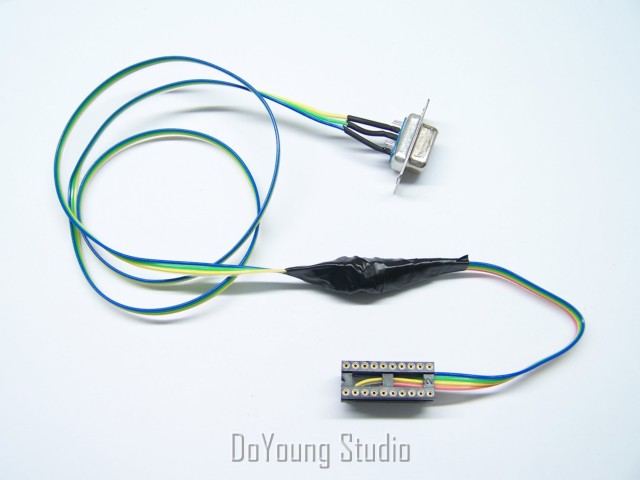

制作好的STC单片机编程器：（简单吧！）

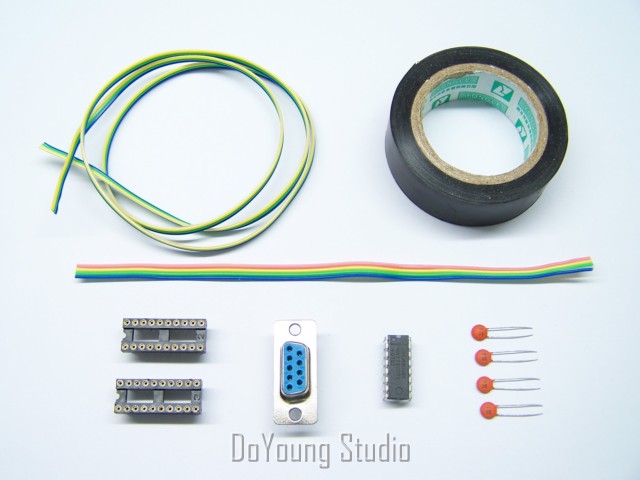

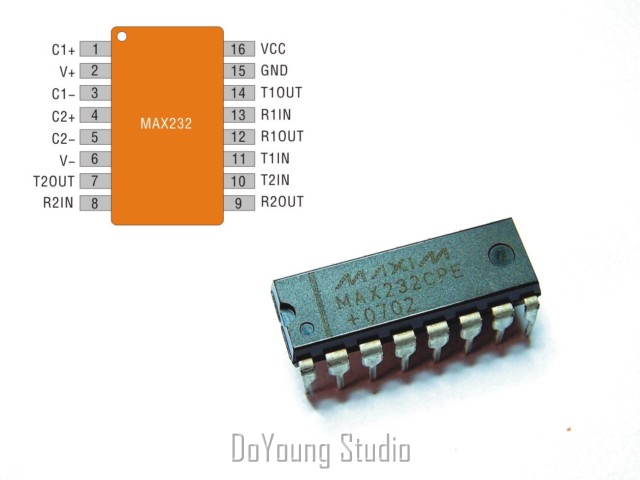

下图为所需的元器件和连接线等，先做好准备吧。

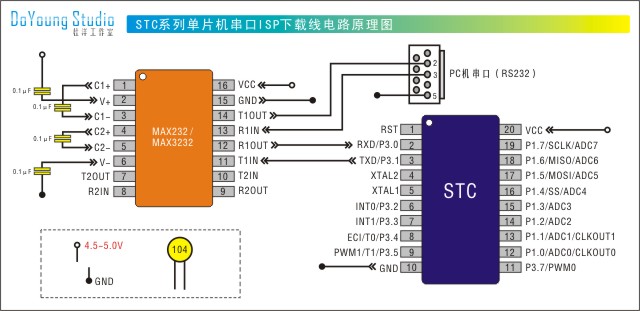

所需元器件和电路原理图如下，很简单的。

- 采用作为电平转换芯片 - 如需要为3V单片机下载可选用宽工作电压芯片

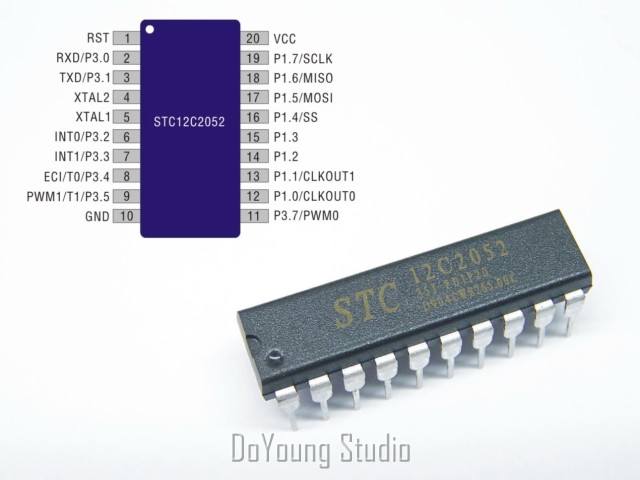

- 本下载线适合于所有STC系列单片机 现以为例

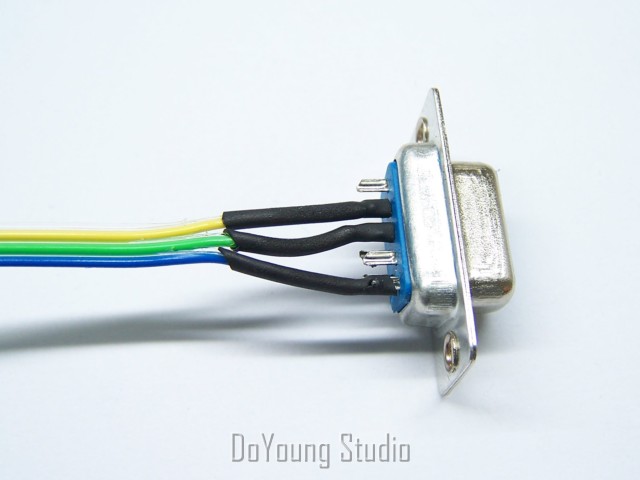

- 将DB9串口接头的2（TXD）、3（RXD）、5（GND）三端用排线引出

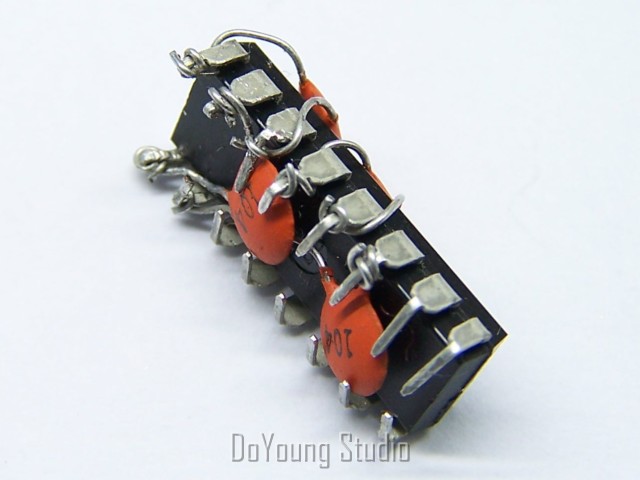

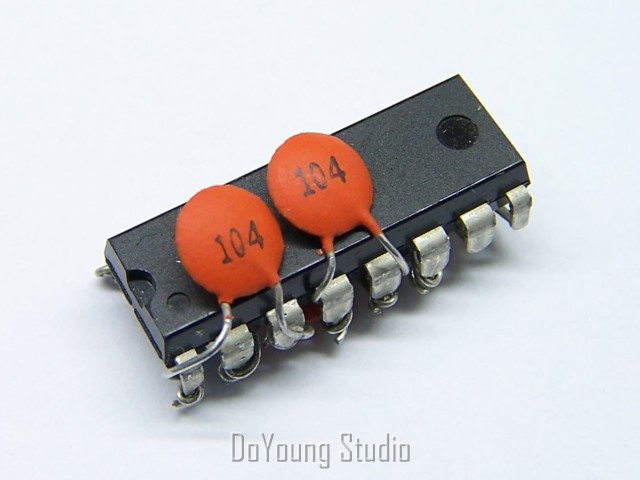

- 将0.1uF电容直接拴在芯片上并考虑好结构

- 制作时注意防止短路 - 必要时可用绝缘胶带隔离

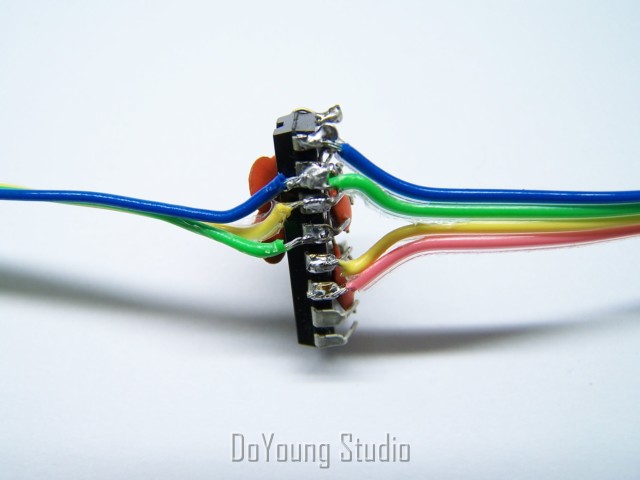

- 按电路原理图将电容和两端排线焊接在一起

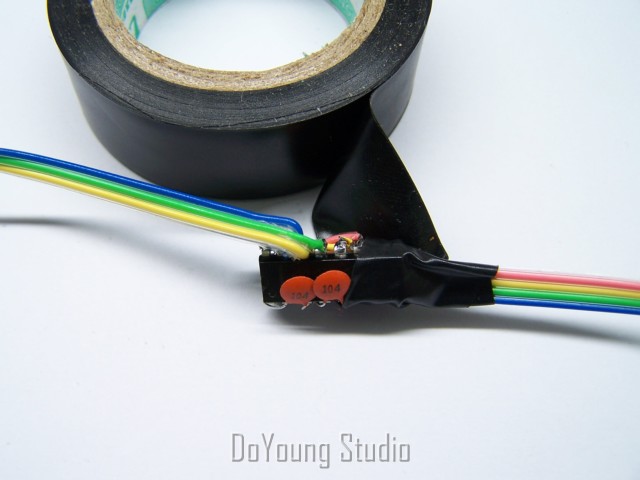

- 用热缩管或绝缘胶带将芯片包起来

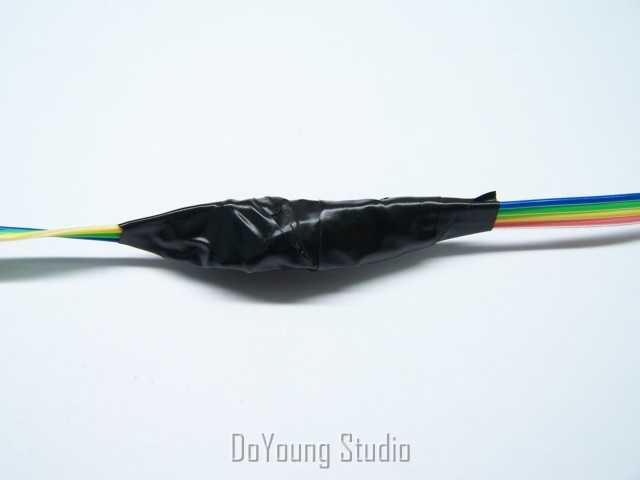

- 最终形成线上转换器

- 最终形成线上转换器

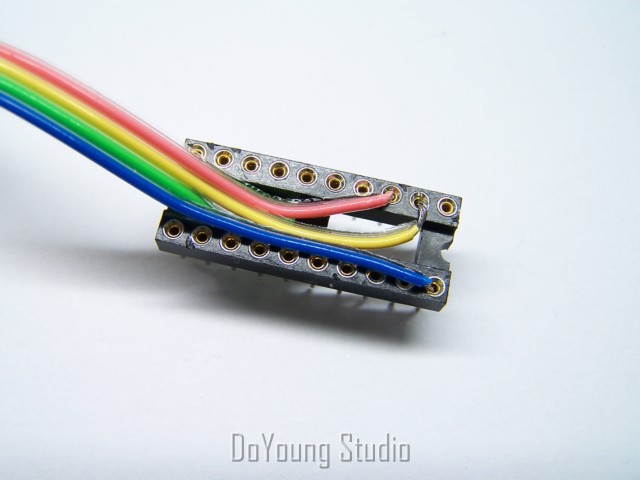

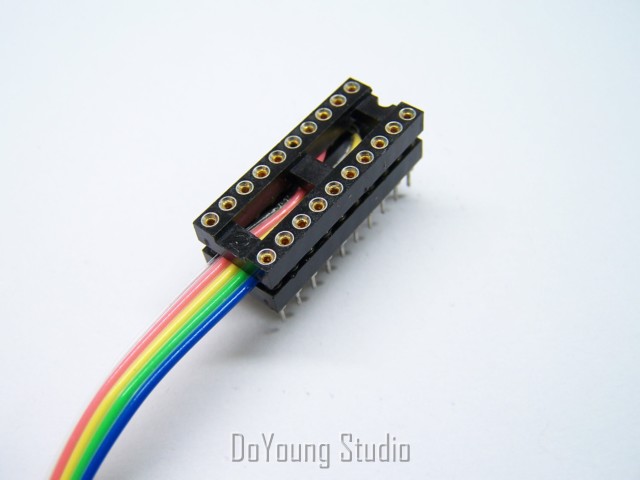

- 把另一个芯片座插入第一个芯片座上面

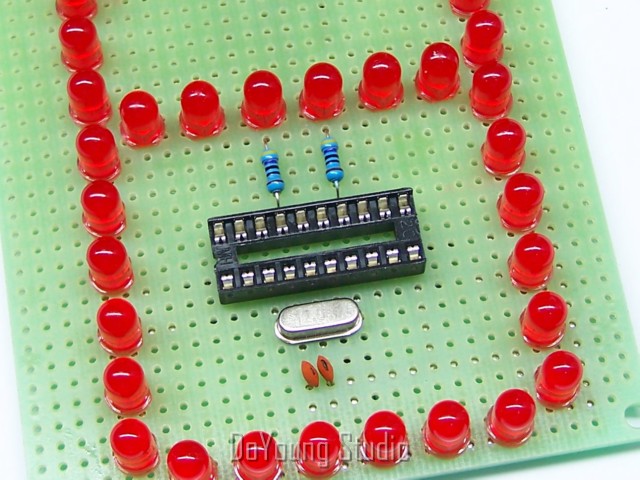

- 在单片机应用电路中都会留有单片机芯片座

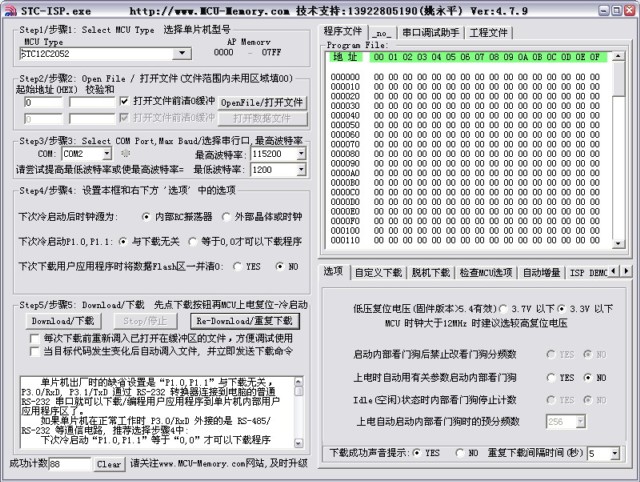

- 串口ISP下载线可直接接入PC机的串口使用 - 串口ISP下载线需要应用电路提供电源
