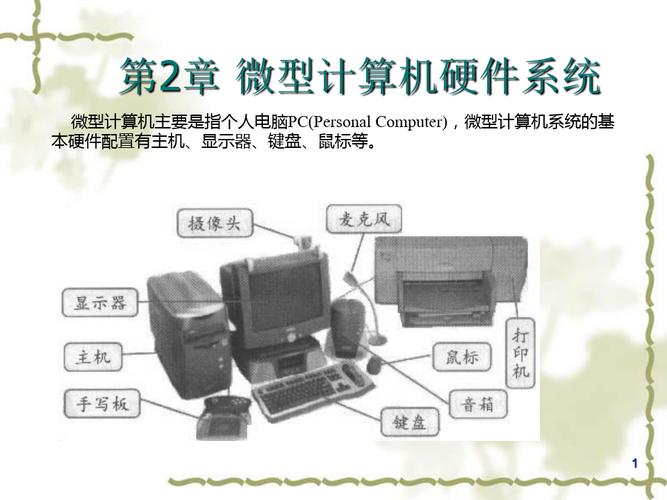

1、本章要点一、主机十、电源二、主板十一、扫描仪三、CPU十二、四、外存储器十三、数码设备五、声卡与音箱六、显示器七、显卡八、键盘与鼠标九、打印机微机硬件系统组成1.3.1微型计算机硬件系统微型计算机硬件系统由主机和常用外围设备两大部分组成。主机由中央处理器和内存储器组成计算机系统的组成 ppt，用来执行程序、处理数据，主机芯片都安装在一块电路板上，这块电路板称为主机板（主板）。为了与外围设备连接，在主机板上还安装有若干个接口插槽，可以在这些插槽上插入不同外围设备连接的接口卡，用来连接不同的外部设备。主机与外围设备之间信息通过两种接口传输。一种

2、是串行接口，如鼠标；一种是并行接口，如打印机。主机主机由机箱、主板、CPU、内存、硬盘驱动器、光驱、声卡、显示、电源等组成。驱）接口、软盘驱动器接口。此外，主板上还有DIP开关和控制芯片组、BIOS芯片，以及其他串行口、并行口、PS/2接口、UBS接口、CPU风扇电源接口、各类外设接口、各种跳线、主板与机箱面板的按钮和指示灯接口。主板主板是微机中结构最复杂，功能最多的重要部件，若对照主板说明书即可了解这些分别是：CPU插槽、电源插座、内存插槽、ISA插槽、PCI插槽、AGP插槽、EIDE（硬盘、光CPU是微机的核心元件计算机系统的组成 ppt，反映它性

3、能指标是字长和频率。字长是计算机能同时处理数据的长度，而频率则表明计算机的工作速度，频率越高，系统工作速度就越快。CPU内存储器分别为只读存储器（ROM）和随机存取器（RAM）内存主要指标是存取速度，以纳秒（ns）表示。内存储器内存条按照总线上传输信息的不同微机硬件系统组成.ppt，总线可分为：（1）数据总线（DB）：用来传送数据信息，它主要连接了CPU与各个部件计算机系统的组成 ppt，是它们之间交换信息的通路。（2）地址总线（AB）：用来传送地址信息。CPU通过地址总线中传送的地址信息访问存储器。（3）控制总线（CB）：用来传送控制信号，以协调各部件之间的操作。常用的总线

4、结构有：（1）ISA总线、（2）PCI总线计算机中传输信息的公共通路称为总线（BUS）BIOS和是微机处理信息时最基本的输入与输出接口，每当打开计算机时，BIOS都要进行自检，即检测所有主要部件是否能正常运行。CMOS是主板一块可读写的RAM芯片，用它来保存当前系统的硬件配置和用户对某些参数的设定。外存储器软盘驱驱器硬盘驱动器光盘驱动器声卡与音箱音箱是多媒体计算机不可缺少的部件。声卡是计算机处理音频信息的主要设备。它的主要参数有：采样位数、采样频率。性能指标：分辨率：用水平显示的像素个数*水平扫描线数表示来表示。

5、屏幕大小：显示区域的大小，如17寸、19寸等。点间距：指屏幕上两个颜色相同的荧光点之间的最短距离。刷新频率：分为垂直刷新频率和水平刷新频率。色彩数：指显示器的色彩还原能力。显示器CRT显示器液晶显示器显示卡又称显示适配器。现在普遍使用的是AGP显示卡。显卡键盘与鼠标键盘鼠标打印机打印机主要用于打印数据、文字和图形等输出结果。常见打印机分为击打式和非击打式打印机两类。针式打印机喷墨打印机激光打印机电源ATX型开关电源，它的工作是将220V的交流市电转换成为电脑工作需要的3、±5、±12V直流电压，电源功率在200~300W之间，它

6、的散热风扇是电脑噪音的发源地之一。扫描仪扫描仪的作用是把已经拍好的照片、报刊杂志上的图像或影像通过扫描后保存到电脑里。扫描仪的主要指标：光学分辨率DPI（即每英寸扫描点数）、扫描的位数、扫描仪的大小、扫描仪接口、提供的软件：调制解调器调制解调器又称MODEN，是人们用来上网必不可少的网络设备，在Modem的硬件结构中，主芯片是至关重要的部分，它的性能和品质直接决定了Modem的整体性能。外置Modem内置数码相机DV数码摄像机课堂延伸（一）1、微机的使用环境（1）环境温度：在室温15℃～35℃之间能正常工作。（2）

7、环境湿度：放置微型机的房间的相对湿度在20%～80%之间。（3）洁净要求：应保持工作室清洁，使磁头、磁盘读写准确。（4）电源要求：微型机一般使用220V、50HZ的交流电。最好提供不间断供电电源UPS，并装有可靠的地线。（5）防止干扰：微型计算机附近避免强磁场干扰。2、微机的系统维护（1）微型机开关的顺序。（2）机器应常处于运行状态微机硬件系统组成.ppt，不应长期闲置不用。（3）软盘的使用及保存过程中应防磁、热、强光或受潮霉变。（4）工作过程中不应经常搬动，它会使软盘、硬盘磁头受到伤害。（5）显示器的保护应做好防强磁场的措施。（6）打印机必须在干净无

8、尘的环境中工作。课堂延伸（二）
