应用介绍
具有语音 VLAN功能的设备将通过OUI地址来匹配进入端口的报文中的源MAC地址字段，源MAC地址符合系统设置（预先在交换机上面配置了这个OUI地址表）的语音设备OUI地址（提供语音IP电话的厂商的OUI标识是唯一的，可以事先查询到）的报文被认为是语音数据流vlan划分ip，被划分到语音 VLAN中传输，并自动下发优先级规则，提高语音流的优先级vlan划分ip 语音VLAN典型配置指导，保证通话质量。
语音 VLAN中的端口可工作在语音 VLAN的自动模式或手动模式，在不同的工作模式下端口加入语音 VLAN的方式不同。
(1)自动模式：当用户IP电话启动时，所发出的报文经支持语音 VLAN的设备时，设备通过识别该报文的源MAC地址，匹配设备上所配置的OUI 地址，OUI地址匹配成功后，设备自动将该语音报文的输入端口添加到语音 VLAN，并下发策略，将语音报文的优先级修改为设备上所配置的语音 VLAN中语音流的优先级，并使用老化机制对语音 VLAN内的端口进行维护。在老化时间内，系统没有从输入端口收到任何语音报文时，系统将把该端口从语音 VLAN 中删除。
(2)手动模式：手动模式下，端口加入语音 VLAN或从语音 VLAN中删除的过程由管理员手动进行配置。用户IP电话通讯过程中，设备通过识别报文的源MAC地址，匹配设备上所配置的OUI 地址，OUI地址匹配成功后，下发策略，将语音报文的优先级修改为设备上所配置的语音 VLAN中语音流的优先级。
自动模式适用于PC--IP电话串联接入端口，可以同时传输语音数据和普通业务数据的组网方式。
手工模式适用于IP电话单独接入交换机，端口仅传输语音报文的组网方式vlan划分ip 语音VLAN典型配置指导，这种组网的方式可以使该端口专用于传输语音数据，避免业务数据对语音数据传输的影响。
设置方法
一、 自动模式
1.组网需求
(1)配置VLAN 2为语音VLAN，只允许语音报文通过。
(2)IP Phone类型为，接入端口是类型端口1。
(3)端口1工作在自动模式，如果它们在30分钟内没有收到语音流，就将相应的语音VLAN老化。
(4)端口1允许OUI地址是0、掩码是ffff-ffff-0000的语音报文通过，描述字符为test。
2.配置步骤
(1)配置接语音电话的口为口，并创建VLAN 2。
步骤1：“VLAN”-“802.”-“端口配置”，设置接语音电话的口为口，PVID保持之前的业务设置不改变（不影响端口1的其他业务数据）：
步骤2：新建VLAN 2为语音VLAN，可以不包含端口（自动模式下交换机根据端口是否收到语音数据自动维护端口加入或退出语音VLAN）：
(2)配置全局语音VLAN功能。

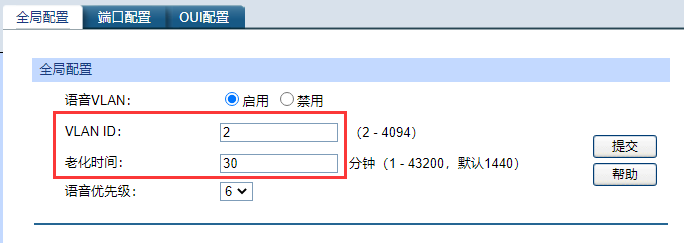

在“服务质量”-“语音VLAN”，全局配置中启用全局语音VLAN功能vlan划分ip，配置语音VLAN为VLAN 2，老化时间为30min：
说明：语音优先级分为0~7共8档，默认优先级为6，且数字越大，优先级越高。

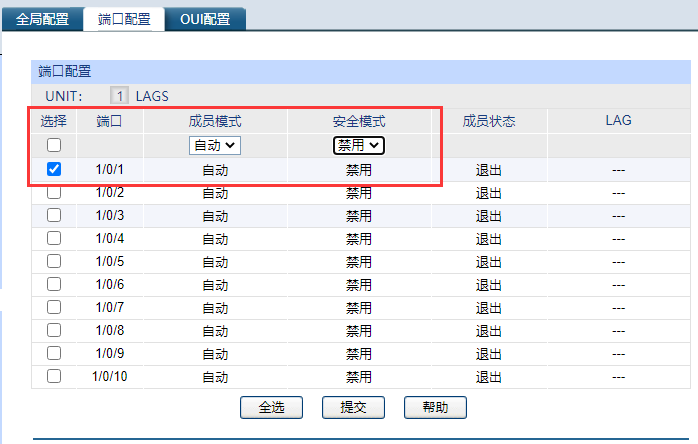

(3)配置端口1的语音VLAN功能，设置端口1为自动模式，安全模式禁用。
说明：安全模式代表设置端口转发数据包的模式，其中禁用代表端口转发所有数据包，启用代表端口只转发语音数据包。

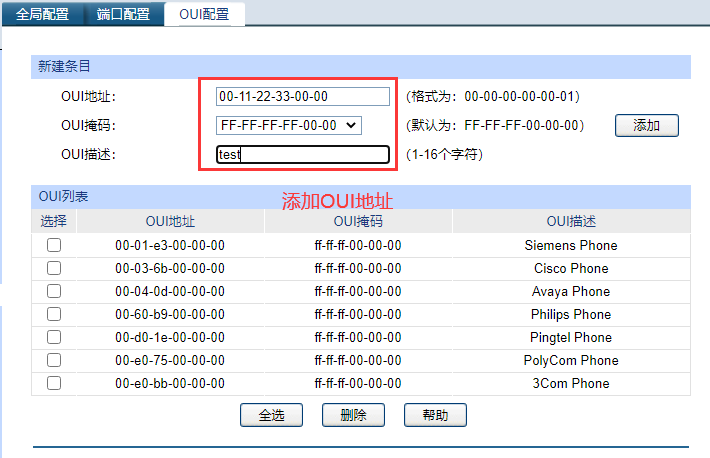

(4)配置语音VLAN能识别的OUI地址，系统已经预设了一些常见厂商的OUI地址，如果通过掩码与运算没有自己设备的地址则可以添加。
至此，自动模式下的语音VLAN配置成功，1口下符合OUT配置的语音设备接入后交换机自动将语音电话数据在VLAN 2中传输。
二、 手动模式
1.组网需求
(1)配置VLAN 2为语音VLAN，只允许语音报文通过。
(2)IP Phone类型为，接入端口是类型端口1。
(3)端口1工作在手动模式。
(4)端口1允许OUI地址是0、掩码是ffff-ffff-0000的语音报文通过，描述字符为test。
2.配置步骤
(1)配置接语音电话的口为口，并创建VLAN 2。

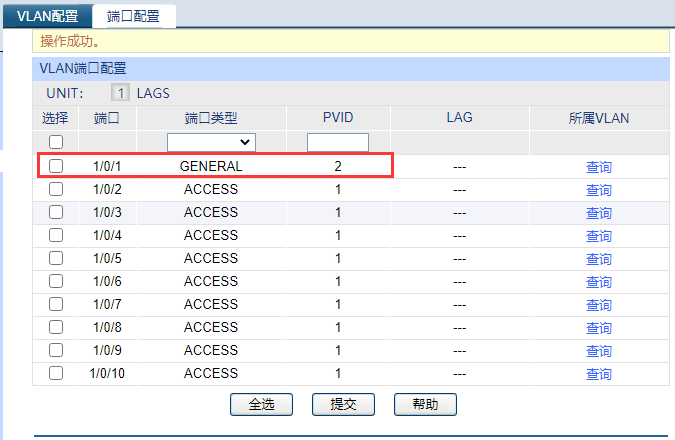

步骤1：“VLAN”-“802.”-“端口配置”，设置接语音电话的口为口，PVID设置为2：

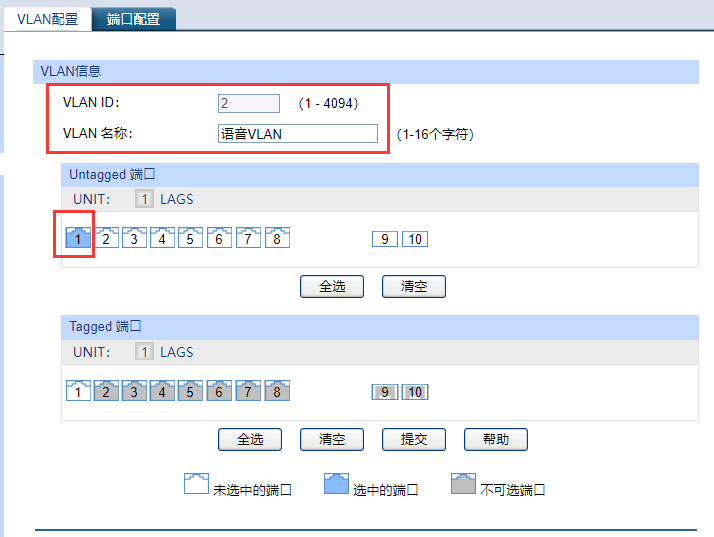

步骤2：新建VLAN 2为语音VLANvlan划分ip，包含端口1，出口规则为untag：
(2)配置全局语音VLAN功能。
在“服务质量”-“语音VLAN”，全局配置中启用全局语音VLAN功能，配置语音VLAN为VLAN 2，老化时间为可以保持默认：
说明：语音优先级分为0~7共8档，默认优先级为6，且数字越大，优先级越高。

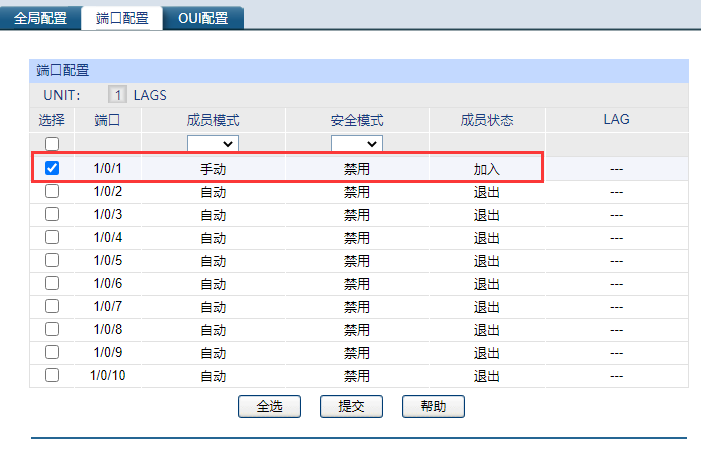

(3)配置端口1的语音VLAN功能，设置端口1为手动模式，安全模式根据自己需求选择：
说明：安全模式代表设置端口转发数据包的模式，其中禁用代表端口转发所有数据包，启用代表端口只转发语音数据包。
(4)配置语音VLAN能识别的OUI地址，系统已经预设了一些常见厂商的OUI地址，如果通过掩码与运算没有自己设备的地址则可以添加。
至此，手动模式下的语音VLAN配置成功，手动将1口加入在语音VLAN 2中。
温馨提示
(1)IP电话的工作原理：与其他网络设备一样，IP电话也需要IP地址才能在网络中正常通信。IP电话获取IP地址的方式有两种：通过DHCP自动获取和通过用户手工配置，可以参考IP电话的使用说明书。
(2)一般情况下：IP电话在自动获取IP地址时，IP电话还可以向DHCP服务器同时请求Voice VLAN信息，如果DHCP服务器返回了Voice VLAN信息，IP电话就可以直接发送携带有Voice VLAN Tag的语音流（简称语音流）；如果DHCP服务器没有返回Voice VLAN信息，IP电话就只能发送不带VLAN Tag的语音流（简称语音流）。同样，在用户在IP电话上手工设置IP地址时，也可以设置或不设置Voice VLAN信息，IP电话会根据用户的配置发出/语音流。
